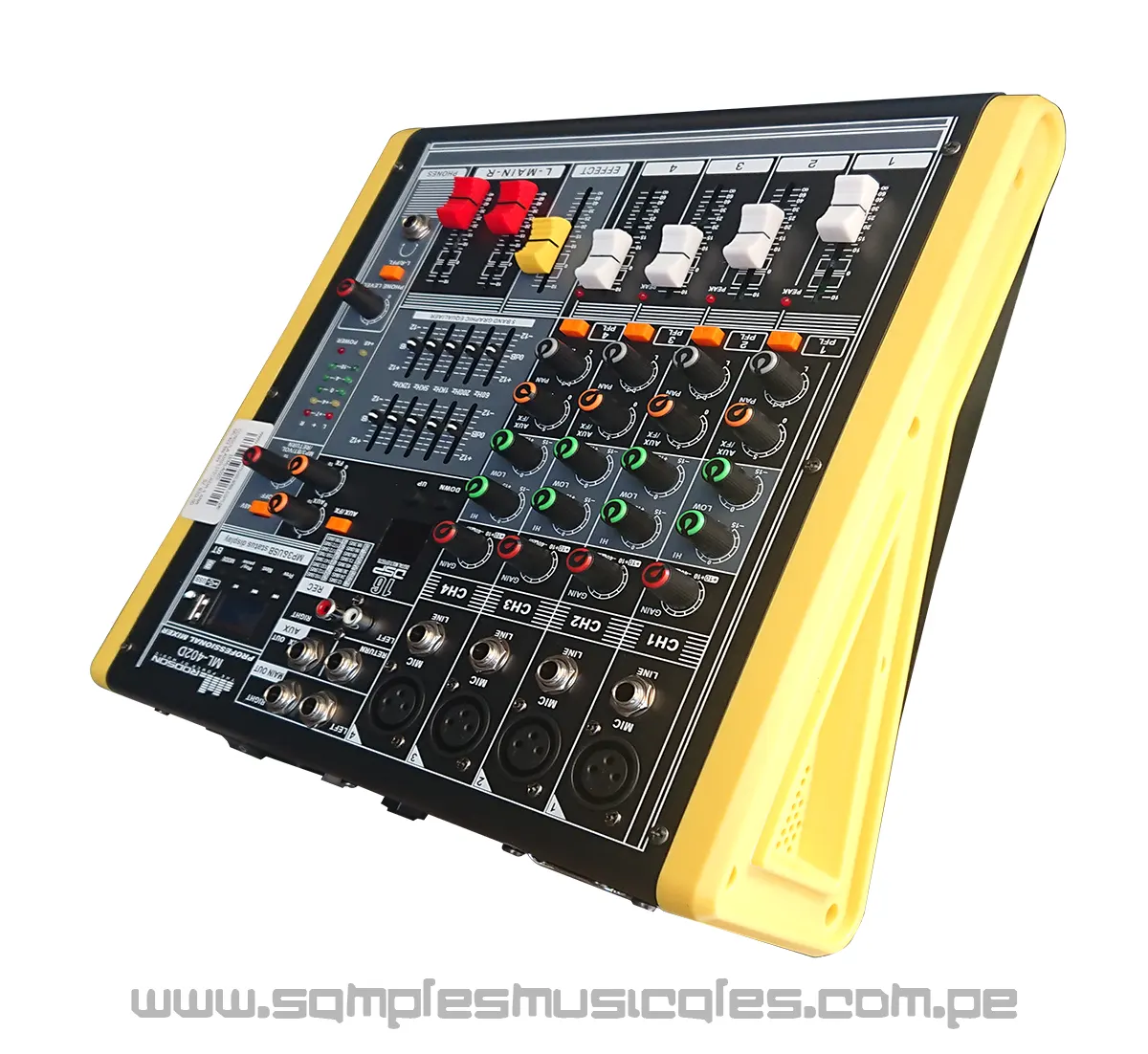

CONSOLA AMPLIFICADA 4 CANALES EFECTOS DOBLE ECUALIZADOR PHANTON USB BLUETOTH SAMPLES ML402D

Mezclador de línea/micrófono de 4 canales de ruido ultrabajo

▲ 4 canales de entrada mono con XLR chapados en oro y entradas de línea balanceadas

▲ Preamplificadores de micrófono discretos de ruido ultrabajo con alimentación fantasma de +48 V

Entradas balanceadas para la máxima integridad de la señal

▲ Ecualizador ultramusical de 2 bandas en todos los canales

A Peak LEDs todos los canales mono

▲ 1 envío auxiliar por canal para efectos externos y monitoreo

▲ Efecto de simulación (16 DSP)

Salida Master Mix y salida rec

Medidores de gráfico de barras de 5 segmentos de alta precisión

Salidas de mezcla maestra separadas

A. SECCIÓN DEL CANAL DE ENTRADA

1. ENTRADA DE BALANCE (MIC)

Entradas balanceadas electrónicamente aceptables con conector macho XLR estándar. Alimentación fantasma de +48 V disponible en cada

Toma de entrada de micrófono. Y este interruptor está en Rear phantom Power.

2. ENTRADA DE LÍNEA

La entrada de micrófono no balanceada se proporciona para el uso de micrófono no balanceado y está diseñada para aceptar una señal de entrada de alta impedancia no balanceada. (Este uso para conexión Deck, Tuentable Keyboard comió…)

3.GANANCIA

Tiene una función que ajusta la sensibilidad de entrada de cada canal para introducir el nivel constante de la señal.

4.HIEQ

Este control le brinda hasta 15 dB de aumento o corte a 12 KHz y más, y también es plano en el tope. Úselo para agregar chisporroteo a los platillos y una sensación general de transparencia o borde a los teclados, voces, guitarra y tocino frito. Bájelo un poco para reducir la sibilancia o para ocultar el silbido de la cinta.

5. BAJO EQ

Este control le brinda un aumento o reducción de hasta 15 dB a 80 Hz o menos. Este circuito es plano (sin refuerzo ni corte) en la posición de tope central. Esta frecuencia representa el golpe de los bombos, los bajos, los sonidos pesados ​​de los sintetizadores y algunos cantantes masculinos realmente serios.

6.EFF

Utilice este control para establecer el nivel de efecto que desea lograr. El control EFF ajusta la señal de entrada para darle el efecto deseado. Si no se utiliza una fuente externa, el EFF funcionará a través del retardo digital interno.

7.PAN

El control pan envía continuamente cantidades variables de la señal post fader a los buses principales izquierdo o derecho. En la posición central, se envían cantidades iguales de señal a los buses izquierdo y derecho.

A. SECCIÓN DEL CANAL DE ENTRADA

8.PFL

Se utiliza para la monitorización de auriculares de cada canal, independientemente de la mezcla principal. La función PFL (Pre-Fader Listen) permite al usuario escuchar el nivel antes del control del fader; el ajuste subsiguiente del control de fader (9) no modificará el nivel que el control es útil durante el ajuste de ganancia del canal.

9. PICO

Esta es la lámpara que indica el nivel de la señal de entrada de este aparato (independientemente de la salida) cuando se ajusta el volumen GAIN.

10.DESLIZADOR DE CANAL

Esta es una función para ajustar el volumen de la conexión de la señal en cada canal y ajustar el volumen de salida junto con el atenuador maestro. por lo general, la posición de operación está en la marca “O”, proporcionando 4dB de ganancia por encima del punto requerido.

B. SECCIÓN MAESTRA

11. ENVIAR/EFECTO

Cuando este botón está arriba. La señal posterior funciona como señal de envío. Cuando este botón está presionado, la señal posterior funciona como señal de EFECTO.

12. ENVÍO/RETORNO AUXILIAR

Esto se utiliza para ajustar el volumen del sonido AUX. Al enviar y devolver la señal AUX al conector usado

13.VOLUMEN MP3/AUX

Esto se usa para ajustar el volumen de MP3 y entrada AUX.

14. ECUALIZADOR GRÁFICO ESTÉREO

Se proporciona un ecualizador de 2X5 bandas para el control de tono en cada frecuencia y para un sonido preciso de alta calidad mediante el control de tono final.

15. FUNDIDO PRINCIPAL DE SALIDA

(IZQUIERDA/DERECHA) Este es un fader maestro para ajustar el volumen de izquierda/derecha.

producción. La ganancia unitaria es la punta

su viaje.

16. NIVEL DE EFECTO

Con este control, puede ajustar el nivel de señal de la repetición del eco y el efecto externo.

17.PANTALLA

Presione el Reystroke hacia arriba y hacia abajo, y obtendrá el efecto veverberativo perfecto que necesita. Estas funciones que tienen (16) una postura efectiva se pueden aumentar.

B. SECCIÓN MAESTRA

18.INDICADOR DE NIVEL DE SALIDAS

Este es un material de nivel que muestra los niveles de salida de la condición de los canales izquierdo y derecho en la forma de operación, por lo tanto, puede ver la condición de salida a través de esta indicación de nivel maestro.

19.INTERRUPTOR DE ALIMENTACIÓN FANTASMA

Al presionar este interruptor, se aplican 48 V CC en todos los conectores de los canales de entrada del micrófono para la alimentación remota de los micrófonos de condensador.

20. NIVEL DE AURICULARES

Este es un único control de volumen que envía el nivel a los auriculares y monitores principales.

21.PFL

Cuando desee monitorear el sonido del eco y el sonido del efector externo, puede ajustar este control a través de los auriculares.

22.CONECTOR DE AURICULARES

Puede monitorear las condiciones de trabajo por sonido a través de los auriculares.

23.CONECTOR DE PIN DE GRABACIÓN

Esta toma se puede conectar con un reproductor de casete cuando se graba la señal de CD de entrada mixta.

24.EFX ENVIAR RETORNO

Esto se puede usar para conectar todo tipo de efectos desde el exterior.

25. CONECTOR DE SALIDA (IZQUIERDO/DERECHO)

En este producto, el sonido final confirmado se puede enviar al amplificador principal a través del conector XLR y 1/4,

FUNCIONAMIENTO USB (MP3/bluetooth)

Bluetooth

1.MODE/EQ Presione brevemente para cambiar el modo de trabajo. Secuencia de cambio de ciclo: MP3>Bluetooth>Cerrar: Presión prolongada para cambiar el ecualizador al reproducir MP3. 2.SIGUIENTE/VOL+: presione brevemente cuando se esté reproduciendo para cambiar a la siguiente canción. Presione de forma prolongada para aumentar el volumen al reproducir MP3.

modo al reproducir MP3.

3.REPRODUCIR/PAUSAR: Presione brevemente el botón REPRODUCIR/PAUSAR para reproducir y pausar. Presione de forma duradera para cambiar al ciclo 4.ANTERIOR/VOLUMEN-: Presione brevemente para cambiar a la última canción.

Bluetooth

Si no se ha insertado una tarjeta USB o SD, la pantalla muestra: NO hay disco/agregue disco

Inserte la tarjeta USB o SD en cualquier estado, la máquina cambiará automáticamente al modo de reproducción de MP3. •Presione el botón MODE para cambiar a Bluetooth en este momento, y la pantalla muestra:

Diente azul no conectado

Significa que la máquina ingresa al estado de Bluetooth, pero no hay ningún dispositivo conectado.

Cuando el dispositivo (por ejemplo, el teléfono móvil) está conectado a la máquina, la pantalla muestra: Diente azul

Conectado

•Presione el botón MODE en este momento para cambiar al estado de apagado, la pantalla muestra APAGADO

26. INTERRUPTOR DE ALIMENTACIÓN

Empuje marcado (1). Cuando quieras operar. El LED (VER NO 0) se encenderá cuando esté funcionando

27.CONECTOR DE ALIMENTACIÓN

Esto está desconectado del conector de la fuente de alimentación.

28. CONECTOR DE ALTAVOZ IZQUIERDO, DERECHO Estas son las mismas funciones que las siguientes, pero el conector de uso es diferente.

E. CÓMO OPERAR

1. Sobre todo, es necesario confirmar la tensión de alimentación.

2. Asegúrese de que el interruptor de alimentación de este aparato esté apagado cuando conecte el enchufe del cable de alimentación al tomacorriente.

3. Coloque todos los controles en las posiciones que se indican a continuación para evitar explosiones fuertes. Las explosiones fuertes pueden dañar su sistema de altavoces o su parte trasera cuando usa auriculares.

Los faders maestros L-R, sub faders 1-2, fader de efectos y faders de cada canal.

Ganar control

hola, medio, bajo

EFX y control de efectos

Control panorámico

Establecer otro giro a la izquierda completamente

4. Presione el interruptor de encendido marcado (1), luego el LED se encenderá cuando comience a funcionar. 5. Establezca los faders maestros L-R en la posición entre min y mid, después de trabajar.

6. Establezca ciertos faders de canal que desee usar en la posición entre min y mid. Después de eso, conecte la sección de entrada con la fuente externa.

7. Para generar sonido a través de fuentes externas, gire el control de ganancia hacia la derecha. 8. Ajuste los controles de tono según su gusto.

9. Ajuste entre el control del fader de efectos hacia el máximo desde el mínimo y el control de efectos hacia la derecha, cuando desee obtener un efecto de eco en un canal determinado. Después de configurar un determinado canal, ajuste el control de retardo y el control de repetición. Luego, puede obtener varios sonidos de efectos de eco.

Gire a la lett completamente

Gire a la posición central

–Girar a la izquierda completamente

– Gire a la posición central

F.ANEXO ESPECIFICACIONES

Especificaciones Entradas Mono

Entrada de micrófono B

ancho

Distorsión (THD&N) Micrófono E.I.N (22Hz-22kHz)

Gama TRIM

Ancho de banda de entrada de línea

Distorsión (THD&N)

Rango de nivel de línea

Igualdad

Hola estantería

Rango medio

estantería baja

configuración de entrada discreta balanceada electrónicamente

Sección de mezcla maestra

Salida máxima

Salida máxima de envío auxiliar

Salida de la sala de control

Relación señal a ruido

Fuente de alimentación

Tensiones de red

10Hz a 60kHz ±3dB

0,01 % a +4 dBu, 1 kHz, ancho de banda 80 kHz -129,5 dBu, fuente de 150 ohmios

-117,3 dBqp, fuente de 150 ohmios -132,0 dBu, entrada en cortocircuito

-122.0dBqp, entrada en cortocircuito

+10dB a 60dB

balanceado electrónicamente 10Hz a 60 KHz ±3dB

0,01 % a +4 dBu, 1 kHz, ancho de banda 80 kHz

+10dBu a 4dBu

12kHz+/-15dB

2.5kHz+/-15dB

80Hz+/-15dB

+22dBu balanceado

+22dBu no balanceado

+22 dBu desequilibrado

+112dB, todos los canales en Unity Gain

~120 V CA, 60 Hz,

240 V CA, 50 Hz,

220 V CA, 50 Hz,
