PEDALERA DE GUITARRA ELECTRICA BAJO Y ELECTRO ACUSTICO 140 EFECTOS 45 TIPOS DE AMPLIFICADORES 99 PATRONES VALENTON GP100VT

GP-100 PROCESADOR MULTIEFECTOS Guía rápida del usuario

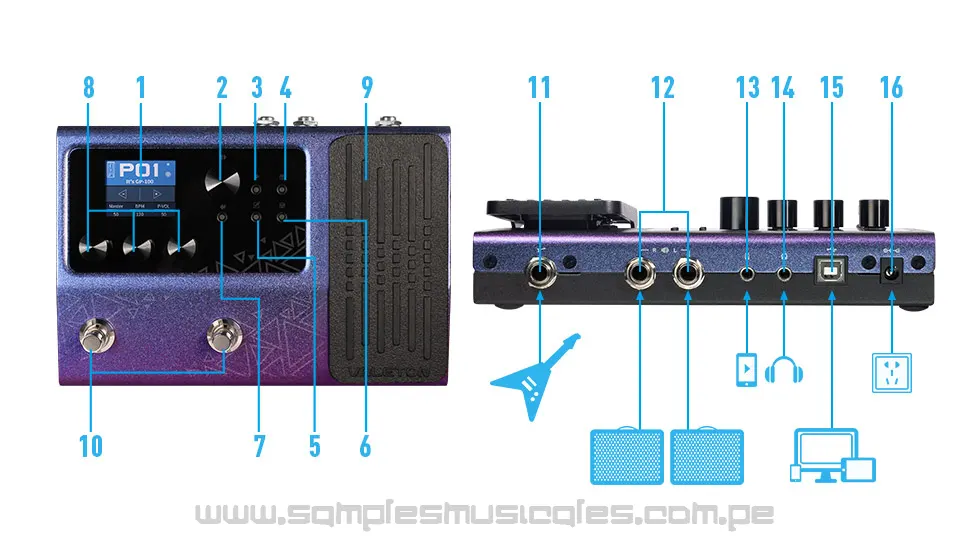

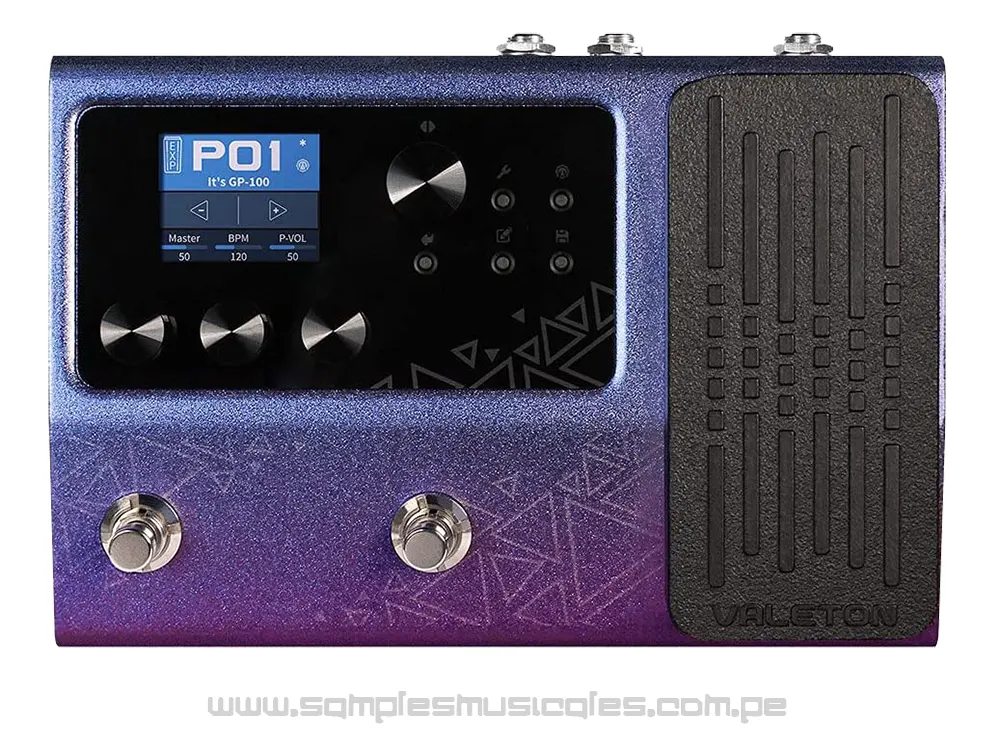

Introducción al panel

1. Pantalla LCD Esta pantalla muestra los números de parche, el nombre del parche y otra información de funcionamiento del GP-100.

2. Perilla PARA (con botón de entrada) Girar o presionar esta perilla le permite cambiar menús y ajustar parámetros.

3. Botón MUNDIAL

Presione este botón para ingresar al menú Configuración global, donde puede editar los parámetros globales del GP-100.

4. Botón DRUM Presione este botón para tocar el tambor. Mantenga presionado este botón para ingresar al menú de edición de la máquina de ritmos, donde puede editar los parámetros de batería (estilo, ritmo y volumen). En el menú de edición de la caja de ritmos, presione el botón DRUM o la perilla PARA para encender/apagar la caja de ritmos.

5. Botón EDITAR En cualquier menú, presione este botón para ingresar al menú Editar configuración.

6. Botón SAVE Cada vez que se modifica un parche, la pantalla principal mostrará un símbolo para indicar que el parámetro ha sido cambiado. Utilice el botón GUARDAR para almacenar, renombrar o copiar el parche. Vuelva a pulsar este botón para guardar

el parámetro modificado. 7. Botón SALIR

En cualquier menú, presione este botón para volver al menú anterior.

8. Perillas de acceso rápido Úselo para ajustar los parámetros en la parte inferior de la pantalla. Cada perilla variará en función de acuerdo con el parámetro en la pantalla.

9. Pedal de expresión

Úselo para controlar el parámetro de uno o varios efectos, incluido el volumen de salida.

10. [-] Interruptor de pie / [+] Interruptor de pie

Estos conmutadores de pedal se utilizan para controlar el afinador, el desplazamiento de parches, iniciar/detener/grabar frases y otras funciones. Su función dependerá del modo de conmutador de pedal que esté utilizando actualmente.

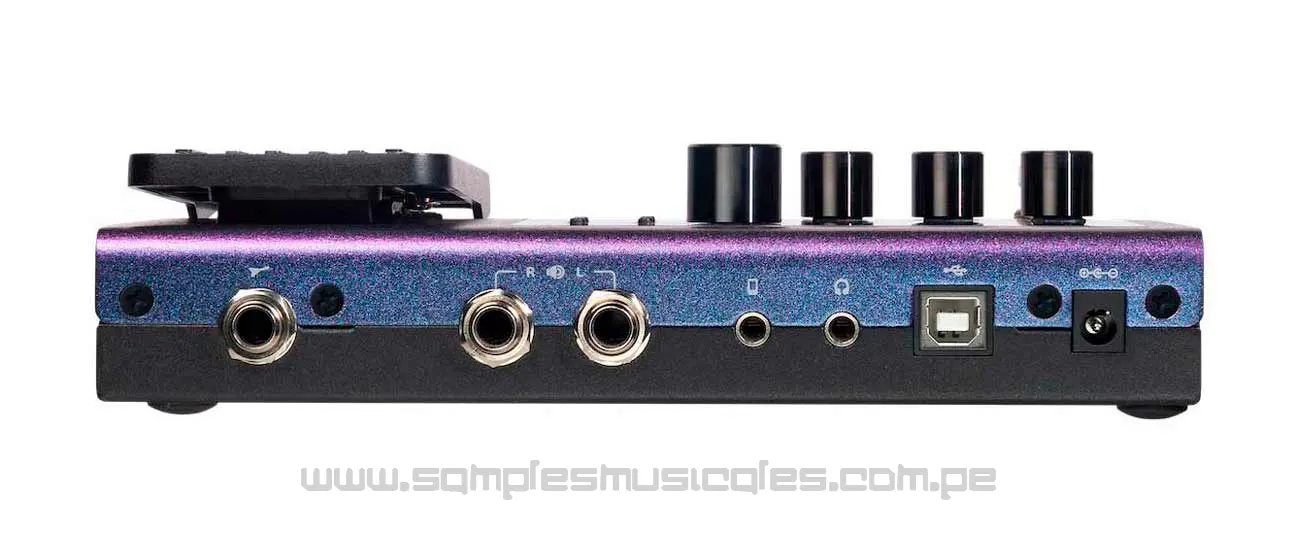

12. Conector de SALIDA L/SALIDA R

Las interfaces de salida 1/4^ prime prime TS se pueden configurar para operación mono o estéreo. Úsalos para conectar un solo altavoz de guitarra, un par de altavoces de guitarra estéreo o directamente a la entrada de un PA o dispositivo de grabación.

A. Número de parche

B. Nombre del parche

C. Modo interruptor de pie

D. Volumen maestro

E. Parche BPM

F. Volumen del parche

G. Estado del pedal EXP

H. Estado del parche

1. Estado del tambor

13. Entrada AUX IN Jack 1/8^ prime prime TRS para conectar dispositivos externos (teléfono, reproductor de MP3) para practicar y tocar.

14. Toma de TELÉFONOS

Salida TRS 1/8^ prime prime para conectar auriculares.

15. Conector USB

El USB 2.0 Tipo-B se conecta a su computadora para usar con el software GP-100 o se conecta a su computadora/teléfono inteligente como una interfaz de audio USB.

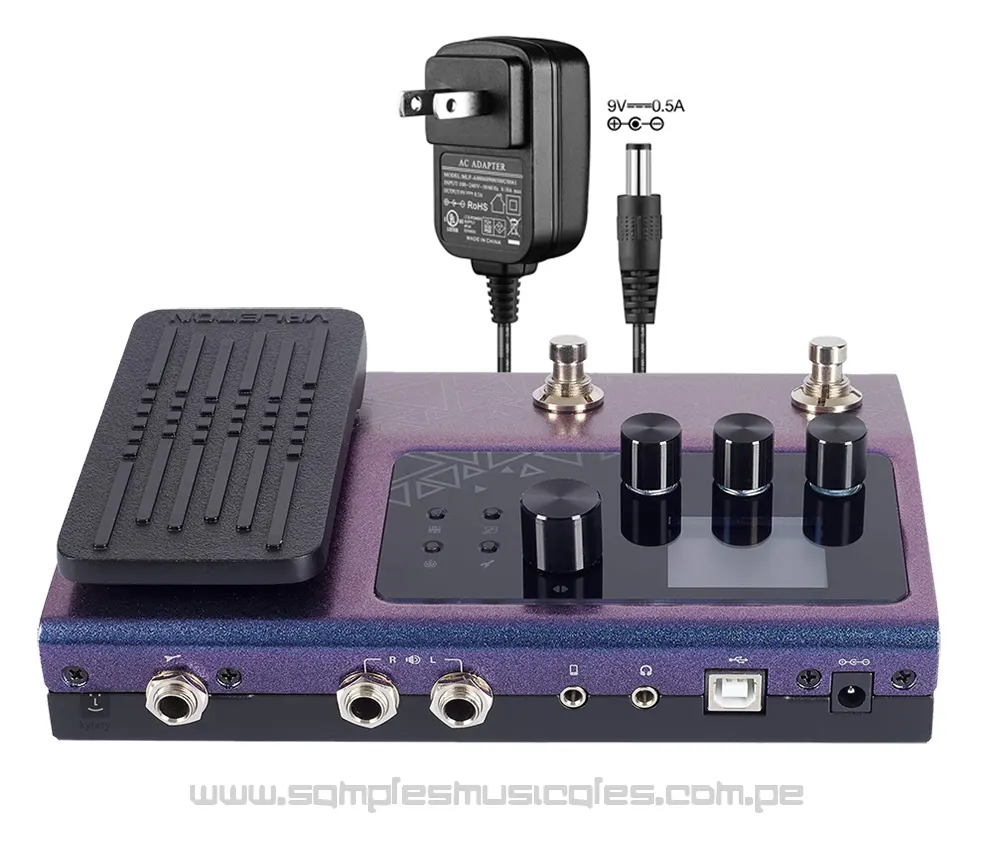

16. Toma de CC de 9 V

Requisitos de alimentación: CC 9 V, 500 mA.

Empezando

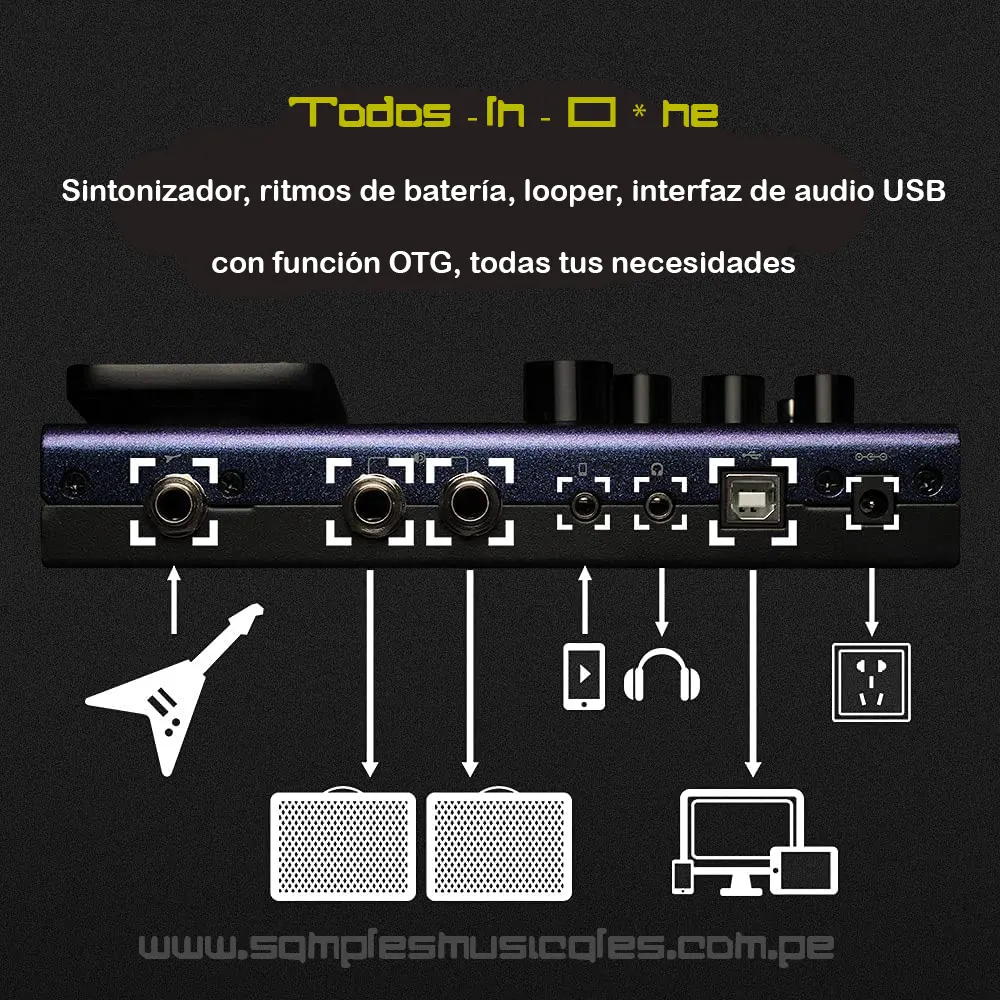

1. Conecte su dispositivo. Conecte su guitarra al conector de entrada del GP-100 y pase un cable desde la SALIDA NO BALANCEADA L a su amplificador.

Atención – Recuerde:

(1) Mantenga el volumen de su amplificador bajo.

(2) Conecte su cable al FX Loop Return del amplificador si tiene uno.

2. Gire la perilla de volumen del GP-100 al mínimo, luego conecte la fuente de alimentación y encienda el GP-100.

3. Afina tus cuerdas. Presione el interruptor de pie [-] y [+] para abrir la pantalla Tuner. Pulsa cada cuerda y afínala hasta que el tono llegue a la mitad de la pantalla y se vuelva verde. Cuando todas las cuerdas estén afinadas, toque cualquiera de los interruptores de pie nuevamente para salir del afinador.

4. Seleccione un parche. Toque el interruptor de pie [-] o [+] y elija un parche que le guste.

Especificaciones

Especificaciones técnicas

Convertidor A/D/A: audio de alto rendimiento de 24 bits Frecuencia de muestreo: 44,1 kHz

SNR: 110dB

Máximo de efectos simultáneos: 9 Memoria preestablecida: 99 parches de usuario/99 parches de fábrica

Looper: 90 segundos de tiempo récord Caja de ritmos: 100 patrones

Conexiones de entrada analógica Entrada de guitarra: 1/4^ prime prime No balanceado (TS) Impedancia de entrada: 1M Ohms Entrada auxiliar: 1/8^ prime prime Stereo (TRS) Impedancia de entrada auxiliar: 10k Ohms

Salidas izquierda/derecha: 1/4^ prima prima no balanceada (TS)

Conexiones de salida analógica Left / R * ig Impedancia de salida: 1k Ohms Salida de auriculares: 1 /8^ prime prime Stereo (TRS) Impedancia de salida de auriculares: 47 Ohms

Conexiones digitales Puerto USB: Puerto USB 2.0 tipo B

Especificación de grabación USB

Frecuencia de muestreo: 44,1 kHz Profundidad de bits: admite 16 o 24 bits

Tamaño y peso

Dimensiones: 198 mm (ancho) * 134 mm (profundidad) * 28 mm (alto)

Peso de la unidad: 800 g

Poder

Requisitos de alimentación: CC 9 V, 500 mA
